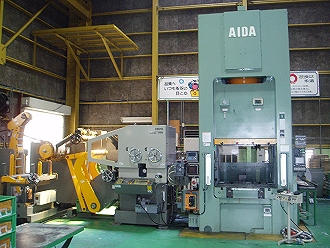

”500t PRESS” & ”レベラーフィーダ”
●主な仕様
形式
S1-500
能力 (tr)
500
能力発生位置(下死点上) (mm)
13
ストローク長さ (mm)
300
ストローク数 (spm) 固定 (標準)
30
可変 (オプション)
15〜35
ダイハイト (mm)
650
スライド調整長さ (mm)
120
スライド面積 (左右×前後) (mm)
1200×1100
ポルスタ面積 (左右×前後) (mm)
1200×1215
ポルスタ厚さ (mm)
200
主電動機 (固定) (kw×p)
(VS.45) 37×4
使用空気圧 (kgf/cu)
5
スライドノックアウト能力 (tr)
5 (空圧5kgf/cuにて)
スライドノックアウトストローク (mm)
120

ダイクッション能力 (tr)
(空圧8kgf/cuはコンプレッサにて増圧

26 (空圧5kgf/cuにて)
40 (空圧8kgf/cuにて)
ダイクッションストローク長さ (mm)
130
パッド面積 (mm)
φ870
※本仕様一覧はメーカーカタログに準拠

今までサイズの小さいものや高精度、高耐久性を求められていた製品は、250tや300tのプレス機の多工程を必要とした為、技術的な難易度が高く、品質においても、少なからずばらつきが発生してしまう事が問題となっていました。

それに比べ、500tプレス機では安定したプレス加工が可能な為、工程数を減らすことが出来、それゆえ品質とコストパフォーマンスの向上が実現できました。

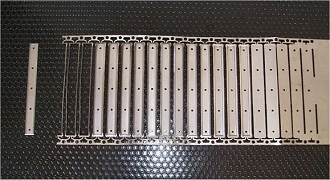

右の写真は製品例ですが、目が見えない人の為の誘導用及び警告用に使用される、床材などの部品です。こうした高精度・高耐久性を要求されるものなども、500tプレス機の安定したプレス加工により供給可能となりました。
